Ang mga tampok ng pagpapakilala ng robot

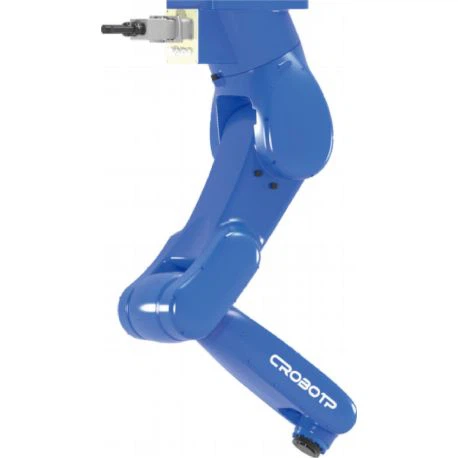

Ang CRP - RA09A-07 (T3) ay pangunahing na-customize para sa paggawa at aplikasyon ng industriya ng board ng PCB. Inilapat ito sa proseso ng paglo -load at pag -load ng industriya ng board ng PCB. Upang umangkop sa industriya ng PCB, ang CRP robot na may magaan na timbang. Ang simpleng application, mataas na bilis at mas mababang gastos ay inilunsad upang matugunan ang mga pangangailangan ng mga customer para sa mga robot.
Mga tampok na function
- Ang Axis 2 ay nagpatibay ng direktang konektado na istraktura upang epektibong mapabuti ang kawastuhan:
- Ang motor at reducer ay nagpatibay ng koneksyon sa spline upang maging mas matatag
- Gumawa ng pasadyang istraktura upang epektibong maiwasan ang pagkagambala at matugunan ang pangangailangan ng aplikasyon sa makitid na espasyo;
- Compact na istraktura at maliit na dami
- Magaan na timbang at mabilis na bilis
Robot Body Technical Parameter
|
Modelo |
CRP - RA09A-07 (T3) |
|
|
Form ng braso |
Vertical maramihang mga kasukasuan |
|
|
Antas ng kalayaan |
6 axis |
|
|
Pinakamataas na kargamento |
7kg |
|
|
Pinakamataas na paglalakbay |
Axis 1 |
/ |
|
Axis 2 |
-135℃~ 100 degree |
|
|
Axis 3 |
-62℃~ 180 degree |
|
|
Axis 4 |
/ |
|
|
Axis 5 |
-125℃~ 125 degree |
|
|
Axis 6 |
/ |
|
|
Pinakamataas na bilis |
Axis1 |
/ |
|
Axis 2 |
297.5℃/s |
|
|
Axis 3 |
426.5℃/s |
|
|
Axis 4 |
/ |
|
|
Axis 5 |
450℃/s |
|
|
Axis 6 |
/ |
|
|
Pinapayagan na metalikang kuwintas |
Axis 4 |
/ |
|
Axis 5 |
6.2N.m |
|
|
Axis 6 |
/ |
|
|
Pinapayagan na sandali ng pagkawalang -galaw |
Axis 4 |
/ |
|
Axis 5 |
0.38kg |
|
|
Axis 6 |
/ |
|
|
Paulit -ulit na kawastuhan sa pagpoposisyon |
± 0.03mm |
|
|
Pinakamataas na distansya ng pag -abot |
876mm |
|
|
Timbang ng Robot Body |
37kg |
|
|
Mode ng pag -install |
Baligtad na pag -mount |
|
|
Antas ng ingay |
75dB (a) |
|
|
Interface ng katawan |
Nakareserba IO |
19pin |
|
Nakareserba na gas |
2*φ6mm |
|
|
Kapaligiran sa pag -install |
Nakapaligid na temperatura |
0 ~ 45 degree |
|
Kamag -anak na kahalumigmigan |
20%~ 80%RH (walang kondensasyon) |
|
|
Panginginig ng boses |
Sa ilalim ng 0.5g |
|
|
Iba |
Ang pag -install ng robot ay dapat na malayo sa: nasusunog o kinakaing unti -unting likido o gas, mga de -koryenteng mapagkukunan ng panghihimasok |
|
|
Antas ng IP |
Katawan IP54, pulso IP67 |
|
|
Mga tampok ng kalamangan |
Compact na istraktura, mataas na bilis, mataas na katumpakan, mataas na pagpapalawak at madaling operasyon |
|
| Application | RCB Transport Special Machine | |
|
Pag -configure ng Electric Cabinet |
G11 |
|
Diagram ng interface ng pag -install
Diagram ng saklaw ng paggalaw
FAQ
Q: Ano ang mga pangunahing aplikasyon ng CRP maliit na 3 - Axis Handling Robot (CRP-RA09A-07 (T3))?
A: Ang CRP - RA09A-07 (T3) ay pangunahing idinisenyo para sa mga aplikasyon ng produksyon sa industriya ng PCB, partikular para sa mga materyales sa pag-load at pag-load. Natugunan nito ang hinihingi ng industriya para sa mahusay at tumpak na paghawak ng materyal, ginagawa itong isang mainam na pagpipilian para sa mga tagagawa ng PCB na naghahanap upang mapahusay ang kanilang mga kakayahan sa automation.
T: Paano tinitiyak ng robot na ito ang mataas na - na operasyon ng katumpakan?
A: Ang pangalawang axis ng robot ay gumagamit ng isang direktang - na istraktura na kumonekta, na epektibong binabawasan ang mga error sa paghahatid at makabuluhang nagpapabuti sa katumpakan ng operating. Bukod dito, ang motor at reducer ay gumagamit ng isang koneksyon sa spline para sa mas matatag na paghahatid ng kuryente, higit na tinitiyak ang kawastuhan ng robot sa panahon ng paghawak.
T: Paano gumanap ang CRP - RA09A-07 (T3) sa mga nakakulong na puwang?
A: Ang CRP - RA09A - 07 (T3) ay nagtatampok ng isang pasadyang istraktura na epektibong maiiwasan ang pagkagambala sa mga nakapaligid na kagamitan. Ang laki ng compact nito ay nagbibigay-daan para sa nababaluktot na operasyon kahit na sa mga nakakulong na puwang, perpektong nakakatugon sa mga kapaligiran na produksyon ng espasyo ng industriya ng PCB.
T: Ano ang mga bentahe ng gastos ng robot na ito kumpara sa iba pang mga katulad na produkto?
A: Ang CRP - ra09a - 07 (t3) ay isang magaan, mababa ang - na robot ng gastos. Pinapadali nito ang proseso ng aplikasyon at tinanggal ang mga hindi kinakailangang kumplikadong pag -andar at istruktura. Habang tinitiyak ang mataas na - bilis at operasyon ng mataas na katumpakan, epektibong binabawasan nito ang mga gastos sa produkto at nag-aalok ng mga customer ng isang mas mahusay na halaga para sa pera.
T: Paano nakikinabang ang mga katangian ng "light weight and high speed" ng robot na aktwal na produksiyon?
A: Ginagawa ng magaan na disenyo ang CRP - RA09A-07 (T3) na mas nababaluktot, na nagpapahintulot sa mas mabilis na pagbilis at pagkabulok, pagpapagana ng mabilis na paghawak. Ang mataas na bilis nito ay makabuluhang binabawasan ang oras na kinakailangan upang mai -load at i -unload ang mga PCB, pagtaas ng materyal na throughput bawat oras ng yunit at makabuluhang pagpapabuti ng kahusayan ng produksyon sa industriya ng PCB.
