Paglalarawan ng Produkto
Ang (CRP-RH20-06-W) 6 Axis Welding Robot, partikular itong idinisenyo para sa paggamit ng welding! Compact sa laki na may halos 2 metrong haba na abot, ang robot na ito ay madaling umaangkop sa maraming welding scenario. Ang matatag na supply ng kuryente, ganap na mga kontrol sa kaligtasan at mga parameter ng welding ay nakakatulong na magbigay ng walang problema at tumpak na welding. Ang robot na ito ay mahusay para sa paggawa ng makina, mga piyesa ng sasakyan, at higit pa!
Mga Functional na Tampok
● Ang adjustable work angle ay nagpapadali sa pagwelding sa mga awkward na anggulo
Maaari itong paikutin sa isang malaking anggulo salamat sa motorized rotating device sa mobile column para sa kadalian ng pagwelding sa mga awkward na anggulo.
● Ang 2.0 mtr arm reach + compact na dimensyon ay nagbibigay-daan sa flexible mounting
Ang abot ng braso nito ay halos 2.0 metro at ang kabuuang istraktura ay sobrang siksik. Maaari itong i-install sa sahig o isabit ayon sa sitwasyon, kaya hindi na kailangang mag-secure ng malaking espasyo para sa pag-install ng pagawaan, at maaari rin itong umayon sa hugis ng welding station.
● Malayang tampok na dual-circuit emergency stop para sa kaligtasan
Ito ay nilagyan ng emergency stop panel na independiyente sa control system, at ang safety relay circuit ay na-configure upang maisakatuparan ang double safety circuit na emergency stop, na mapagkakatiwalaang maputol ang kuryente sakaling magkaroon ng emergency sa panahon ng welding.
● Ang nababaluktot na nakalaang cable ay nagpapababa ng pagkasuot ng cable at nagpapahaba ng habang-buhay
Ang nakalaang cable na naka-install sa katawan ng makina ay lubos na nababaluktot. Dahil sa mataas na flexibility nito, maaari itong tumugon sa mga madalas na paggalaw ng anim na-axis welding at bawasan ang pagkasira ng cable upang mapahaba ang buhay ng serbisyo.
●Ang built-in three-phase transformer ay nagbibigay ng matatag na pinagmumulan ng kuryente
Ibinubukod ng built-in three-phase transformer ang dalawang boltahe ng 380V at 220V mula sa mga mains upang maiwasan ang pagbabagu-bago ng boltahe na makaapekto sa pagganap ng welding at nagbibigay ng stable na boltahe.
● Nagbibigay-daan ang dalawahang-circuit hoses para sa gas na matugunan ang lahat ng kinakailangan sa welding
Ito ay may kasamang built-in dual-circuit hoses sa katawan ng makina upang kumonekta sa welding gas equipment. Maaari mong matugunan ang lahat ng mga kinakailangan para sa pagbibigay ng gas sa panahon ng hinang nang hindi nag-i-install ng karagdagang mga kable.
●Tugma sa iba't ibang mga welding gun dahil sa 6-axis center hole na may 44mm diameter.
Sa panloob na diameter na 44mm sa 6-axis center hole, maaari itong magbigay ng mga water cooled welding gun at pati na rin ang mga bellow type welding gun. Maaari kang gumamit ng iba't ibang uri ng mga tool sa hinang.
● Built-in Highly Flexible Welding Cable
Pinipigilan ng built-in high-flexibility welding cable ang pinsalang dulot ng mga nakalantad na cable, pinapanatiling malinis ang makina, at binabawasan ang mga gastos sa pagpapanatili.
Mga Teknikal na Parameter ng Katawan ng Robot
| Modelo | CRP-RH20-06-W | |
|
Form ng braso |
Vertical multiple joints |
|
|
Degree ng kalayaan |
6 axis |
|
| Pinakamataas payload | 6kg | |
|
Pinakamataas na paglalakbay |
J1 |
Ground/upside down mounting-167℃~167 degree, wall mounting-30℃~30 degree |
|
J2 |
0℃~175 degree |
|
|
J3 |
-80℃~150 degree |
|
|
J4 |
-190℃~190 degree |
|
|
J5 |
-110℃~130 degree |
|
|
J6 |
±210 degree |
|
|
Pinakamataas na bilis |
J1 |
159℃/S |
|
J2 |
159℃/S |
|
|
J3 |
169℃/S |
|
|
J4 |
280℃/ S |
|
|
J5 |
240℃/ S |
|
|
J6 |
520℃/S |
|
|
Pinahihintulutang metalikang kuwintas |
J4 |
24N.m |
|
J5 |
24N.m |
|
|
J6 |
14N.m |
|
|
Pinahihintulutang sandali ng pagkawalang-galaw |
J4 |
1.4kg.m² |
|
J5 |
1.4kg.m² |
|
|
J6 |
0.5kg.m² |
|
|
Paulit-ulit na katumpakan ng pagpoposisyon |
±0.08mm |
|
|
Pinakamataas na distansya sa pag-abot |
2012mm |
|
|
Timbang ng katawan ng robot |
291kg |
|
|
Mode ng pag-install |
Ground, upside down mounting, wall mounting |
|
|
Interface ng katawan |
Nakareserba ang IO |
16Pin |
|
Nakareserbang gas |
2*φ8mm |
|
|
Kapaligiran sa pag-install |
Temperatura sa paligid Kamag-anak na kahalumigmigan |
0~45 degree |
|
Panginginig ng boses |
Wala pang 0.5G |
|
|
Ang iba |
Ang pag-install ng robot ay dapat na malayo sa: nasusunog o kinakaing unti-unti na mga likido o gas, mga electrical source ng interference |
|
|
antas ng IP |
Katawan IP54, Wrist IP67 |
|
|
Mga tampok na kalamangan |
Compact na istraktura, mataas na bilis, mataas na katumpakan, mataas na expansibility at madaling operasyon |
|
|
Aplikasyon |
Hinang |
|
|
Configuration ng electric cabinet |
G4/G4S |
|

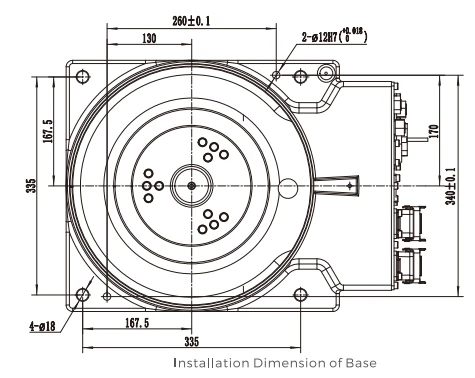

Diagram ng Interface ng Pag-install
Mga Dimensyon ng Flange

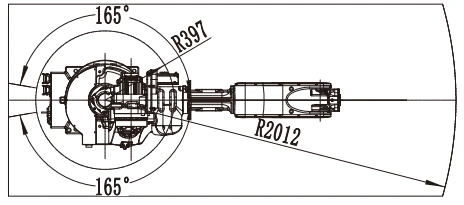

Diagram ng Saklaw ng Paggalaw
FAQ
T: Maaari bang mai-install ang 6-Axis Welding Robot (CRP-RH20-06-W) sa iba't ibang layout ng workshop?
A: Oo. Ang robot na ito ay may halos 2.0-meter arm span at isang napaka-compact na disenyo. Sinusuportahan nito ang parehong floor-mount at inverted mounting modes. Maaari itong i-deploy sa sahig kapag may sapat na espasyo sa pagawaan, o baligtad mula sa isang rack o kisame kapag limitado ang espasyo (tulad ng sa isang workstation na maraming tao). Nagbibigay-daan ito para sa flexible na paggamit ng espasyo ng pagawaan nang hindi nangangailangan ng mga pangunahing pagbabago sa site.
T: Anong mga uri ng workpiece ang angkop para sa welding na may mga feature na "malaking workspace + high speed at high precision"?
A: Sa malaking workspace nito, maaari itong magwelding ng malalaking workpiece gaya ng malalaking machine frame at automotive chassis. Ang mataas na bilis at mataas na repeatability nito ay nagbibigay-daan dito upang tumpak na magwelding ng mga maliliit na bahagi ng katumpakan tulad ng mga konektor ng hardware at mga housing ng instrumento. Ito ay angkop para sa hinang ng iba't ibang mga materyales, kabilang ang carbon steel, hindi kinakalawang na asero, at aluminyo na haluang metal, na nakakatugon sa mga kinakailangan ng parehong "nakasasakop sa malalaking workpieces" at "precision welding small workpieces."
T: Anong praktikal na halaga ang mayroon ang 44mm center bore design sa 6-axis para sa welding tool adaptation?
A: Ang 44mm 6-axis center hole ay maaaring direktang mag-install ng tubig-cooled welding gun at bellows welding guns: ang water-cooled welding gun ay maaaring mabilis na mag-alis ng init sa pamamagitan ng cooling pipe na itinayo sa gitnang butas, upang maiwasan ang sobrang init at paikliin ang buhay ng welding gun sa pangmatagalang welding; ang bellows welding gun ay maaaring gumamit ng gitnang butas upang makamit ang nababaluktot na baluktot at tumagos sa makitid na mga puwang sa workpiece (tulad ng mga welds sa loob ng isang kahon), paglutas ng problema ng tradisyonal na mga welding na baril na "hindi maabot o lumiko".
T: Bakit kailangan ng welding ng double circuit na emergency stop na disenyo?
A: Ang welding ay madalas na may mataas na-temperatura na spark na lumilipad at welding torch movement. Kung ang emergency stop function ay hindi pinaandar sa oras, ang mga aksidente sa kaligtasan ay maaaring madaling mangyari. Ang CRP-RH20-06-W ay may independiyenteng safety emergency stop panel na nakahiwalay sa control system. Gumagana ang double circuit relay na ito na may "double protection". Kahit na mabigo ang emergency stop circuit, ang kabilang circuit ay puputulin ang pinagmumulan ng kuryente sa oras upang matiyak na ang welding torch ay hindi tatama sa workpiece o maging sanhi ng aksidenteng pagkakadikit.
Q: Ano ang ginagawa ng built-in three-phase transformer upang mapabuti ang welding stability?
A: Ang kalidad ng welding ay nangangailangan ng isang napaka-stable na power supply, at ang pagbabagu-bago ng boltahe ay madaling magdulot ng hindi pantay na mga welds at arc failure habang nagsisimula. Ang built-sa tatlong-phase transformer ay naghihiwalay at naglilipat ng 380V at 220V na boltahe. Ito ay epektibong nagsasala ng mga pagbabago sa boltahe ng grid ng kuryente at naglalabas ng mga matatag na boltahe upang himukin ang welding torch. Ito ay napaka-angkop para sa mga planta ng mabibigat na makinarya at mga pagawaan ng mga piyesa ng sasakyan na may mahinang kapaligiran ng power grid, pagpapabuti ng kalidad ng welding at pagbabawas ng rework ng power supply.
