Paglalarawan ng Produkto

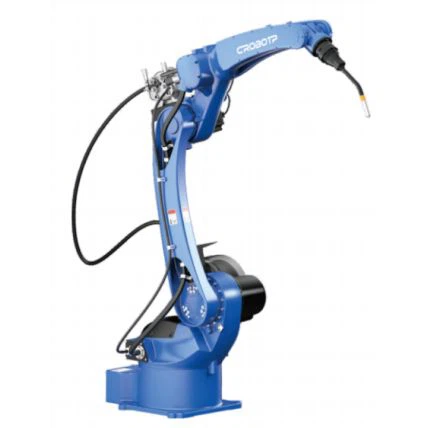

Ang laser welding robot ay binubuo ng robot body at ang electrical cabinet, at ipinadala kasama ang laser welding software package. Pangunahing ginagamit ito para sa mga aplikasyon tulad ng laser welding, laser cutting, at laser cladding.
Mga Katangian ng Pagganap ng Robot
- Isang espesyal na interface para sa laser welding, na nagtatampok ng nakokontrol na kapangyarihan, wire feeding, soft start and stop, pre-laser emission and decay, wire sticking detection, pre-wire extraction, at wire replenishment, atbp.
- Matibay, mataas na katumpakan, mababang jitter.
- Maaari nitong kontrolin ang wire feeding ng servo o stepper motors.
- Gamit ang isang vertical teaching pendant, mas mataas ang kahusayan ng robot programming.
- Ang compact electrical cabinet, maliit ang laki, ay maaaring isama sa laser host.
- Iisang - phase 220V input power supply, madali at mabilis na kumonekta.
- Itinayo - sa UPS, sumusuporta sa pagbabagong-buhay ng kuryente pagkatapos ng pagkawala.
Naglalaman
- Entity: CRP-RA18-20-J
- De-koryenteng kabinet: G5A
- Teaching Pendant: Vertical Teaching Pendant, cable length 6 meters
- Operation box: 2 (na may 5 - meter cable)
- Control cabinet at main body interconnection cable na 5 metro
- Welding wire drum at stand
- Opsyonal na dalawang panlabas na palakol
Mga Teknikal na Parameter ng Katawan ng Robot
|
Modelo |
CRP-RA18-20-J |
|
|
Bilang ng axis ng paggalaw |
6 |
|
|
Tapusin ang pagkarga |
20kg |
|
|
Operating radius |
1821mm |
|
|
Katumpakan ng pag-uulit |
±0.05mm |
|
|
Pinakamataas na anggulo ng bawat axis |
J1 |
Ground/upside down mounting -165℃~165 degree, wall mounting -30℃~30 degree |
|
J2 |
-155℃~105 degree |
|
|
J3 |
-90℃~135 degree |
|
|
J4 |
-190℃~190 degree |
|
|
J5 |
-90℃~110 degree |
|
|
J6 |
-210℃~210 degree |
|
|
Pinagsamang maximum na bilis |
J1 |
160℃/ S |
|
J2 |
160℃/ S |
|
|
J3 |
169℃/S |
|
|
J4 |
301℃/S |
|
|
J5 |
342℃/S |
|
|
J6 |
708℃/S |
|
|
Pinahihintulutang metalikang kuwintas |
J4 |
55N.m |
|
J5 |
55N.m |
|
|
J6 |
24N.m |
|
|
Pinahihintulutang sandali ng pagkawalang-galaw |
J4 |
2.1kg.m² |
|
J5 |
2.1kg.m² |
|
|
J6 |
0.16kg.m² |
|
|
I-install ang kapaligiran |
Temperatura 0~45 degree, Humidity 20%~80%RH(walang condensation) |
|
|
Interface ng katawan |
16Pin |
|
|
Timbang ng katawan |
288kg |
|
|
Paraan ng pag-install |
Pormal na pag-install, baligtad na pag-install, pag-install sa gilid |
|
|
antas ng IP |
Katawan IP54, Wrist IP67 |
|
Diagram ng Interface ng Pag-install
